Notebook Stromversorgung

Strombuchse gebrochen?

Die Stromversorgung am Laptop ist eine empfindliche Stelle die oft Zug und Druckkräften ausgesetzt ist. Häufig löst sich die Strombuchse dann nach Jahren im Alltagsbetrieb vom Mainboard und bricht aus. Ebenfalls eine empfindliche Stelle ist der Innenstift in der Strombuchse. Dieser bricht häufig, wenn ein falsches und nicht passendes Netzteil versucht wird mit der Strombuchse zu verbinden.

Ergebnis in beiden Fällen – Die Strombuchse sollte getauscht werden, da das Notebook nur noch so lange funktioniert wie der Akku noch Strom hat. Danach lässt sich das Gerät in der Regel nicht mehr einschalten.

Flüssigkeitsschaden beim Laptop: am Beispiel des Lenovo Yoga 2 Ultrabook

22. Januar 201922. Juni 2015 von Notebook Doktor Redaktion

Fast täglich erhalten wir defekte Notebooks welche durch Flüssigkeit zerstört wurden. Was gibt es bei Ultrabooks zu beachten? Der Akku lässt sich nicht so einfach auf dem Gerät entfernen. Wir zeigen Ihnen den Defekt am hochintegrierten Mainboard des Lenovo Yoga 2.

Strombuchsen Reparatur am Laptop:

1. Februar 202220. Januar 2015 von Notebook Doktor Redaktion

Oben: Das defekte Teil mit gebrochenem Stift und das neue Ersatzteil. Unten: Die Ersatz-Strombuchse ist wieder fachgerecht eingelötet.

Gebrochene Strombuchse an einem Asus A53S Notebook. 21.01.2015 – Wenn im Notebook die Netzbuchse abgebrochen oder locker ist, ist meist ein Sturz des Notebooks die Ursache. Teilweise sind die Strombuchsen aber auch einfach nur verschlissen, da diese oft konstruktionsbedingt einen mechanischen Schwachpunkt aufweisen. So war es auch im vorliegenden Fall des ASUS A53S: Der an …

Abgebrannte Strombuchsen bei Hochleistungs-Laptops. Wir gehen einem Konstruktionsfehler, den viele Gamer-Notebooks aufweisen, auf den Grund.

27. Juli 201818. November 2014 von Notebook Doktor Redaktion

Durchgebrannte Strombuchse und beschädigte Durchkontaktierung am Mainboard.

18.11.2014 – Dieser Schaden will kein Notebook-Besitzer an seinem teueren Laptop diagnostizieren! Immer wieder landen Hochleistungs-Laptops (oft MSI Barebones) mit demselben Fehlerbild auf dem Diagnoseplatz unserer Servicewerkstatt. Aktuell sind es drei Geräte mit diesem Fehler. Im Durchschnitt haben wir zwei Geräte pro Woche mit dieser Problematik. Grund genug für uns um diesem massiven Konstruktionsfehler einmal …

Strombuchsendefekt am Beispiel eines ASUS Notebook K53 Laptops

22. Januar 20198. Oktober 2014 von Notebook Doktor Redaktion

Typische Notebook-Reparatur. Fehlerbild Notebook startet nicht mehr – sowohl mit Netzteil als auch mit Akku. Oft ist bei diesem Fehler die defekte Strombuchse die Ursache. Zuerst hat die Buchse einen Wackelkontakt, später ist Sie dann komplett ohne Funktion. Dann läuft das Notebook nur noch im Akkubetrieb. Sobald dieser leer ist schaltet das Notebook gar nicht …

Wenn Sie kein Original Notebook Netzteil einsetzen, kann diese schnell zu einem Totalschaden bei Ihrem Notebook führen.

13. Februar 201818. Juni 2013 von Notebook Doktor Redaktion

17.06.2013 – Ein leider immer wieder vorkommender Schaden ist die Beschädigung der Strombuchse an einem Laptop. Im vorliegenden Fall war es ein Samsung R 730. Zunächst sah das ganze nach einem ganz normalen Ersetzen der beschädigten Strombuchse durch ein neues Bauteil aus. Leider war es aber schlimmer… Betroffene(s) Modell(e): In diesem Fall war es ein …

Reparatur einer Stromversorgungsbuchse / Strombuchse / Netzteilbuchse / Netzbuchse

30. Dezember 202119. August 2011 von Notebook Doktor Redaktion

Das Notebook ist geöffnet und das Mainboard zugänglich. Oben links sieht man die gebrochene Strombuchse (rot gekennzeichnet). Unten: Nach dem entlöten der defekten Strombuchse wird auch noch der noch in der Platine verbleibende Rest des gebrochenen Pins per Heißluft entlötet.

Eine gebrochene Strombuchse erfolgt schneller und unvorhersehbarer, als man zunächst vermuten mag. Einmal über das Netzkabel gestolpert, dann ist es schon passiert. Auch mit den Jahren passiert es, dass sich durch das häufige Ein- und Ausstecken die Lötpunkte der Netzbuchse lösen und so kein Kontakt mehr zum Mainboard besteht.

Powerboard Reparatur bei einem Medion MD98100

13. Februar 201812. August 2011 von Notebook Doktor Redaktion

Messungen an dem Powerboard für ein Medion MD98100

Bei dem Medion MD98100 (MIM2240) kommt es häufiger vor, dass die Strombuchse auf der Powerboard Platine verschmort bzw. durchbrennt. Dieser oft auftretende Fehler bei diesen Notebooks entsteht durch einen Kurzschluss in der Powerboard Leiterplatine. Das Board ist aufgrund des häufig auftretenden Platinen-Defekts nicht mehr verfügbar. Wir haben Abhilfe geschaffen und können die die durchgebrannten Platinen …

Powerboard Tausch (Notebook / Laptop) Teil1 – Ausbau

22. Januar 201927. Juli 2010 von Notebook Doktor Redaktion

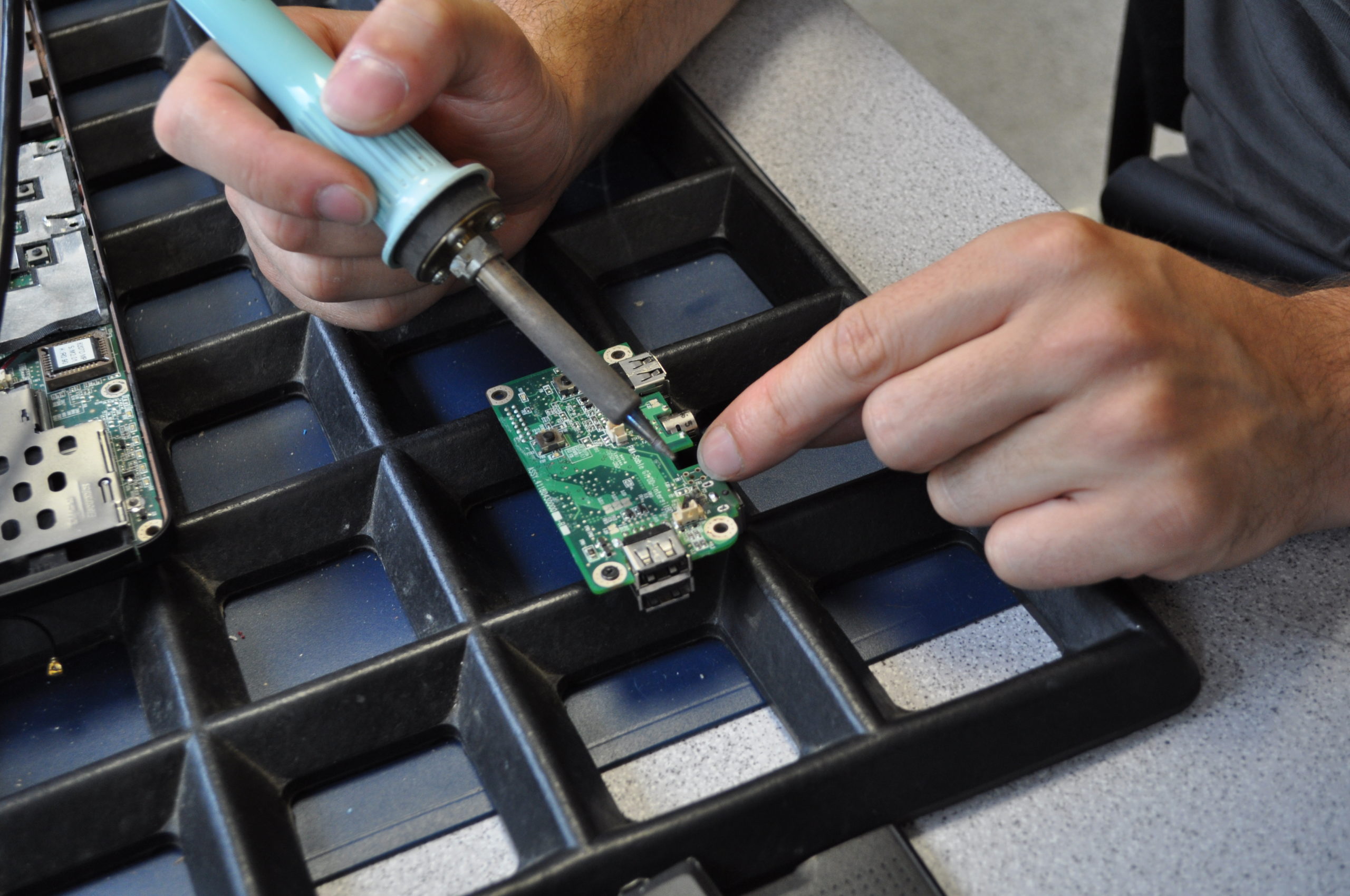

Löten an dem Powerboard für ein Medion MD98100

Ausbau eines Powerboards Medion MIM2240 / MD98100 http://www.ipc-computer.de/notebook-e… Dieses zweiteilige Video dient ihnen als Schritt-für-Schritt-Anleitung, für den Austausch des Powerboards Ihres Notebooks. Ein solches Video-Tutorial hilft ihnen als Ausbau-Anleitung, das es ihnen mit nur wenig technischen Kenntnissen ermöglicht das Powerboard Ihres Laptops ein und auszubauen. In diesem Video-Tutorial zeigt ihnen unser Notebook-Techniker, wie man ein …

Powerboard Tausch (Notebook / Laptop) Teil2 – Einbau

22. Januar 201927. Juli 2010 von Notebook Doktor Redaktion

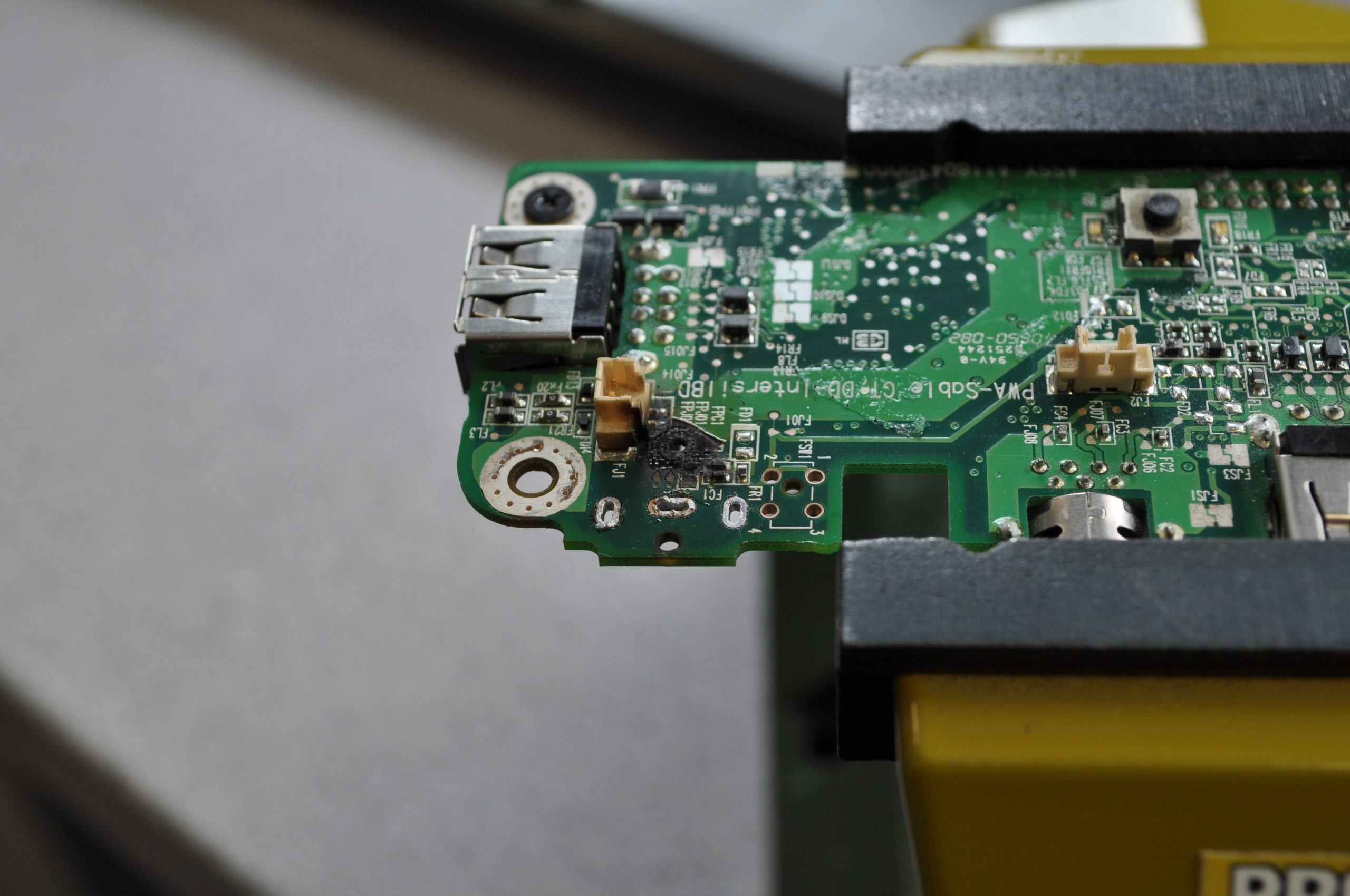

Ausgelötete Buchse an dem Powerboard für ein Medion MD98100

Einbau eines Powerboards Medion MIM2240 / MD98100 http://www.ipc-computer.de/notebook-ersatzteile/power-boards Dieses zweiteilige Video dient ihnen als Schritt-für-Schritt-Anleitung, für den Austausch des Powerboards Ihres Notebooks. Ein solches Video-Tutorial hilft ihnen als Einbau-Anleitung, das es ihnen mit nur wenig technischen Kenntnissen ermöglicht das Powerboard Ihres Laptops ein und auszubauen. Bitte beachten sie den 1.Teil des Videos: In diesem Video-Tutorial …
